在6KV、10KV、35KV系统一旦发生弧光接地过电压，MRD-XHZ微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在√3倍的额定相电压，可以长时间安全运行（国家规程要求2小时）。此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。目前普通小电流接地选线装置在发生弧光接地故障时,选线准确率比较低,我们推荐采用我公司研制的暂态和稳态选线原理相结合的综合选线装置,它与mrd-xhz微机消弧消谐控制器集成安装,组合使用可达到极高的选线准确率。本装置MRD微机消弧消谐控制器还设置了PT断线、装置故障报警等功能；当系统发生接地故障时可发出动作信号，显示故障性质（弧光接地或金属接地或谐振）并显示故障相别；本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。

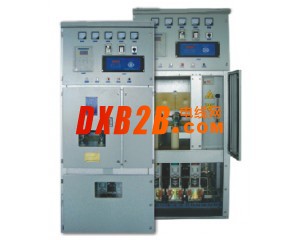

消弧消谐柜,消谐柜
