应用范围

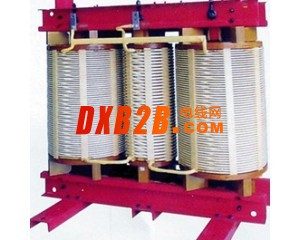

MRD-XHP 偏磁式消弧线圈自动跟踪补偿成套装置主要用在6kV至66kV中性点不接地电网中，用来自动跟踪动态补偿电网单相接地电容电流。发生单相接地故障时，可自动实施最佳补偿，使故障点的残流小于5A；可有效地抑制弧光接地过电压危害，预防由于单相接地而引发的相间短路及电缆放炮等故障；该装置也可按照用户要求整定为用户希望达到的补偿状态。该装置广泛应用于各种矿井、石油、化工建材、冶金以及大中城市的中压配电网。
3.2 成套装置选型说明
3.2.1型号含义
|
偏磁式消弧线圈自动跟踪补偿成套装置
|
|
保定明瑞光电科技有限公司
|
3.2.2 选型原则
在选择消弧线圈自动跟踪补偿成套装置的时候，应谨慎。如果选择容量过大，将造成投资浪费；如果选择容量过小，将造成二次投资。
一般应事先实测或用经验公式计算出系统最大电容电流，最大电容电流乘以系统的额定相电压，然后再乘上一系数作备用，常规选择1.35倍。这样消弧线圈的容量就选定了。
接地变压器的容量的选择: 接地变压器不带二次绕组的，接地变压器的容量等于或略大于消弧线圈的容量；接地变压器带二次绕组的，接地变压器的容量等于或略大于消弧线圈的容量加上接地变压器二次绕组的容量。
3.3 成套装置的特点
3.3.1偏磁式消弧线圈本体的特点
动态补偿要求消弧线圈在单相接地后能够瞬间调整至全补偿状态。这就对消弧线圈有两点基本要求：一是能够带额定电压连续调节电感值，二是调节速度快。利用机械运动改变铁芯中气隙长度，从而改变消弧线圈电感的方法不能满足这一要求。同样有载开关调匝式的电感也不能满足这一要求。偏磁式消弧线圈为全静态结构，内部无任何运动部件，无触点，调节范围大，可靠性高，调节速度快(ms数量级)。这种线圈的基本工作原理是利用施加直流励磁电流，改变铁芯的磁阻，从而达到改变消弧线圈电抗值的目的，它可以在不切断高压的情况下，以毫秒级的速度调节电抗值。
