发电机经高阻抗接地方式
发电机中性点经高阻接地能有效抑制发电机接地故障电流,从而有效防止发电机定子绕组烧毁,并降低电弧接地暂态过电压。

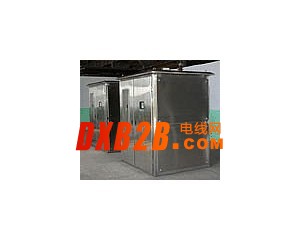

中性点经高电阻接地有多种方案,其中以单相接地变压器与电阻器结合的方案最优。我公司生产的MRD-F型接地电阻柜,体积小,重量轻。接地变压器抗冲击,阻燃,局放小。电阻采用特种材料制作,性能稳定,通流能力强。
2、产品概述
4.3 MRD-FD型发电机中性点电阻柜技术参数推荐表
发电机容量
(MW)
|
100/125
|
200
|
300
|
600
|
900/1000
|
|||||
发电机额定电压
(kV)
|
10.5
|
13.8
|
15.75
|
18
|
20
|
20
|
24
|
24
|
27
|
|
预计回路单相接地最大电容电流(A)
|
4
|
5
|
6
|
8
|
10
|
|||||
接地变压器一次侧电压(kV)
|
10.5/
|
13.8/
|
15.75/
|
|
20/
|
20/
|
24/
|
24/
|
27/
|
|
接地变压器二次侧电压(kV)
|
0.22
|
0.22
|
0.22
|
0.22
|
0.22
|
|||||
接地变压器额定
容量(kVA)
|
30
|
30
|
50
|
50
|
63
|
|||||
二次侧电阻值(Ω)
|
1.0
|
0.8
|
0.5
|
0.4
|
0.3
|
|||||
接地保护抽取电压
(kV)
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
2.1 使用范围
MRD-F型发电机中性点电阻器柜为专用于发电厂发电机中性点采用高电阻接地的成套装置。发电机电压等级主要为6kv至20kv。当定子发生一点接地时,可限制接地电流在很小的数值,并有效抑制电弧接地暂态过电压。
